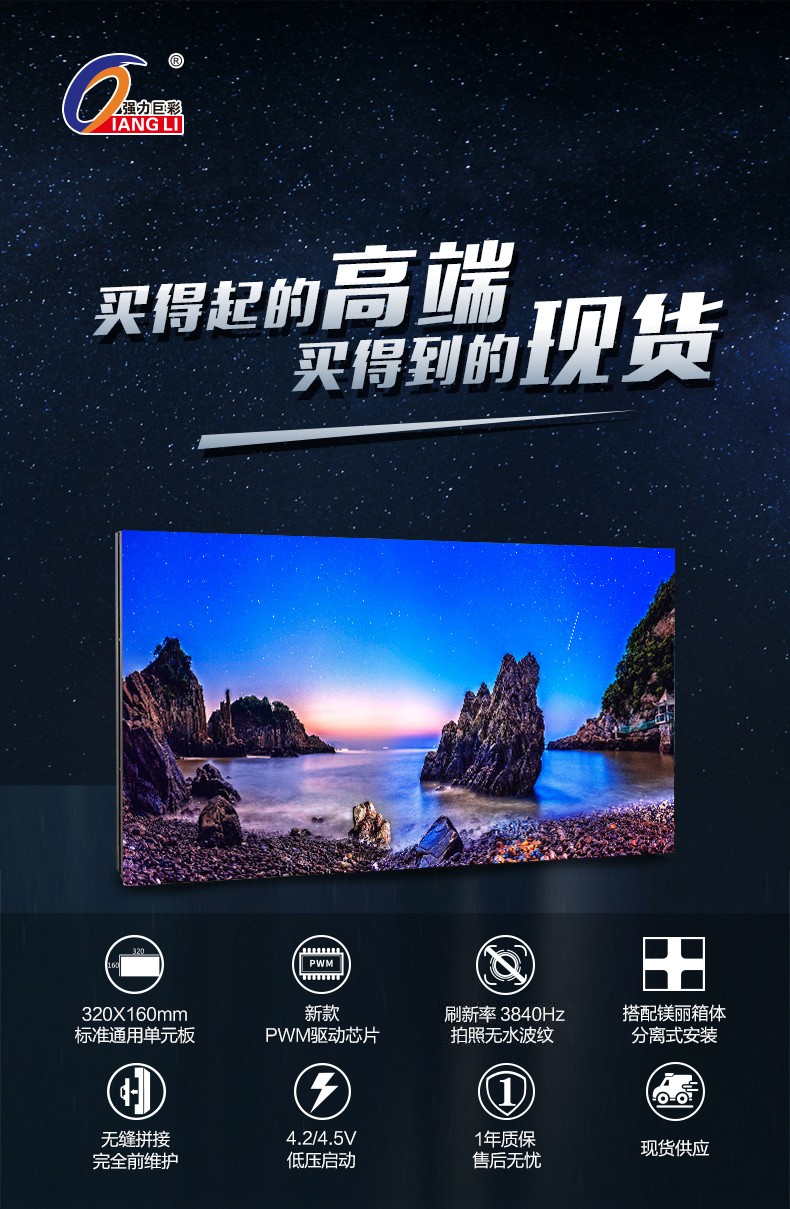

1. 产品说明
1.1.室内全彩显示屏效果更加清晰细腻、分辨率可达到1080P以上；实现高刷新率、高灰阶及较高灯管利用率；无残影、防“毛毛虫” 、低功耗、低突波等功能；
1.2.室内全彩显示屏主要是由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点后组成矩阵，再固定到塑胶套件上而成；
1.3.室内全彩显示屏含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等；
1.4.通过系统控制驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成43980亿种颜色变换；
1.5.单元板及箱体可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏；
1.6.产品特点：
l 优质灯管，高效灯管亮度利用率，同时保障灯管使用寿命和优质的塑胶件
l 高对比度可达到良好的显示效果
l 重量轻易于安装、拆卸
l 可进行单点、单灯维护，成本低
l 采用恒流方式驱动LED，发光均匀，功耗低
2. 产品技术要求
2.1.屏体技术参数
亮度
≥450cd/㎡
亮度均匀性
＞0.95

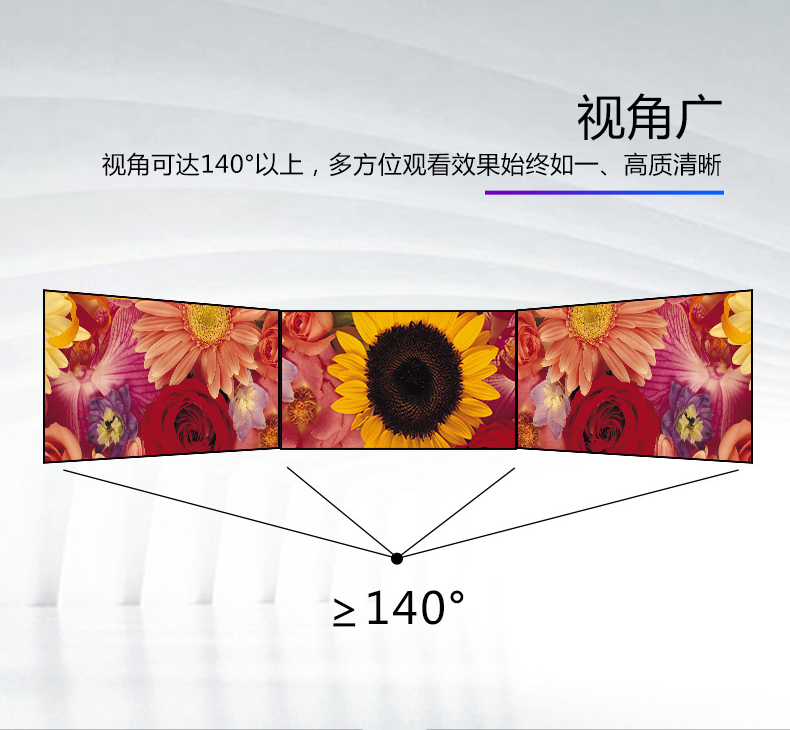

屏幕水平视角
140±10度
屏幕垂直视角
130±10度
最佳视距
≥2m
使用环境
室内
每平方单元板最大功率
≤439W/㎡
配电功率（每平方最大功率÷78%÷85%）
≤663W/m2
灰度等级
红、绿、蓝各12-14bits
显示颜色
43980亿种
换帧频率
≥60帧/秒
刷新频率
1920Hz（支持3000Hz）
控制方式
计算机控制，逐点一一对应，视频同步，实时显示
亮度调节
256级手动/自动
输入信号
DVI/VGA/HDMI/DP、复合视频信号、S-VIDEO、YpbPr(HDTV)
使用寿命
≥10万小时
平均无故障时间
≥1万小时
衰减率(工作3年)
≤15％
连续失控点
0
离散失控点
＜0.0001，出厂时为0
盲点率
＜0.0003，出厂时为0
工作温度范围
-20-40℃
工作湿度范围
10％-65％RH(无结露)
防护性能
超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷(可选项)
屏幕水平平整度
＜1mm/㎡
屏幕垂直平整度
＜1mm/㎡

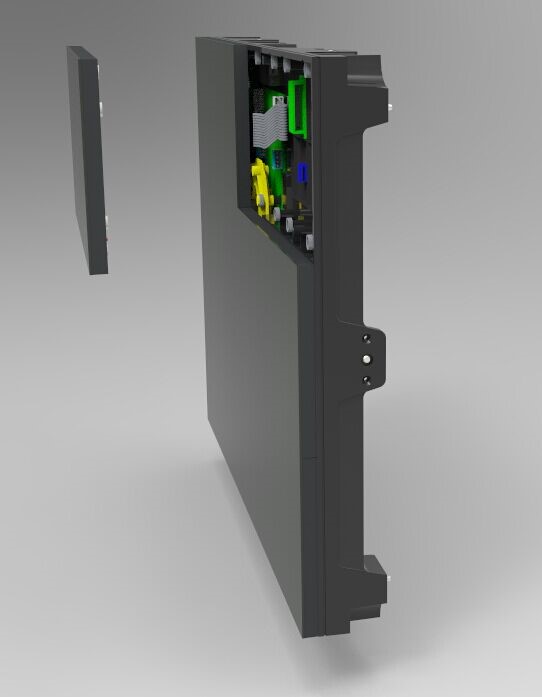

2.2.箱体技术参数
箱体规格(长*宽*厚)
640*480*84.5mm（厚度含模组、箱体、连接片）
箱体分辨率
320*240=76800 Dots
箱体面积
0.307㎡
箱体重量
7.49kg±0.05kg
最大功耗（单元板功率*一个箱体的单元板个数）
≤135W
平均功耗（最大功率的1/3）
≤45W
配电功率(电源利用率78%即最大功率÷78%)
≤173W

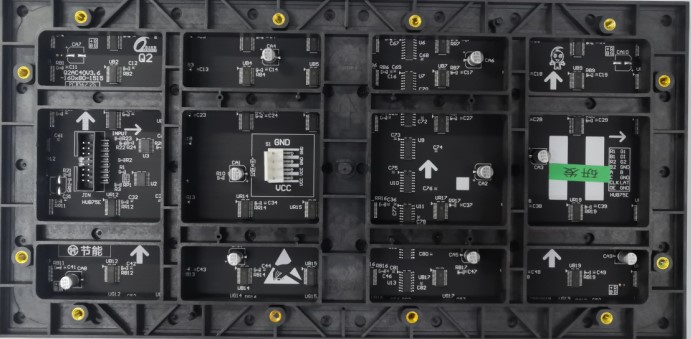

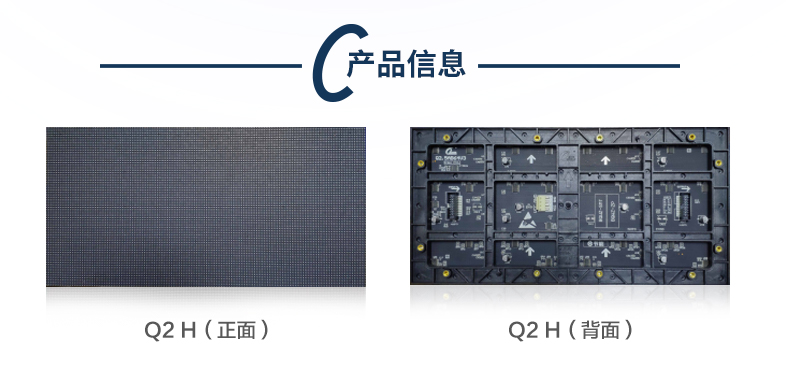

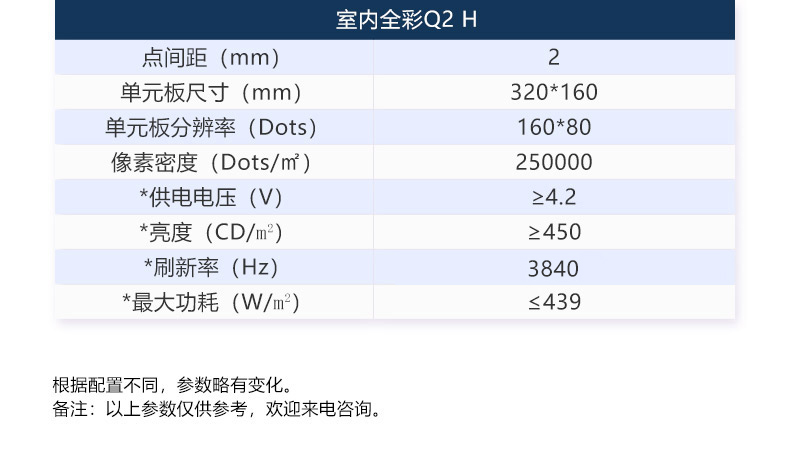

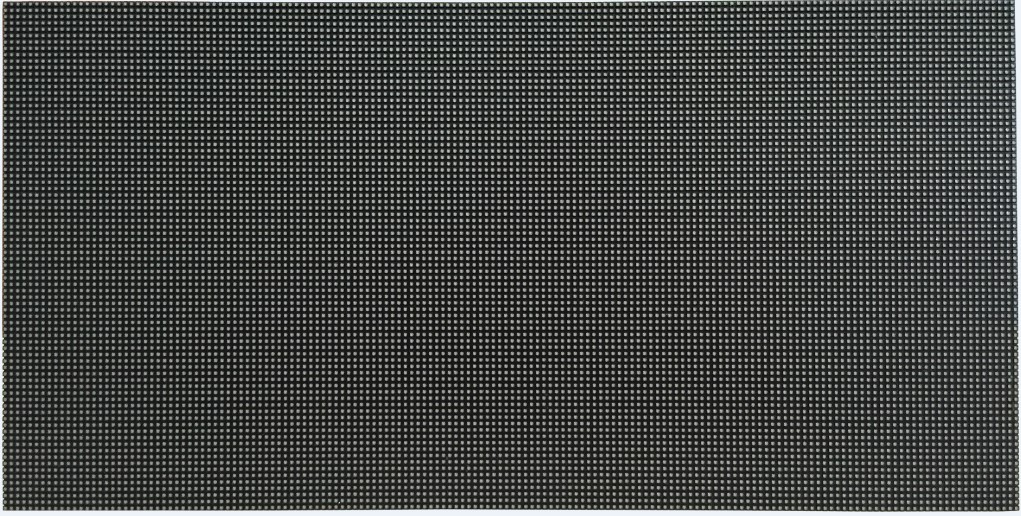

2.3.单元板技术参数
像数点间距
2mm
像素密度
250000Dots/㎡
像素构成
1R1G1B
灯管封装
SMD1515

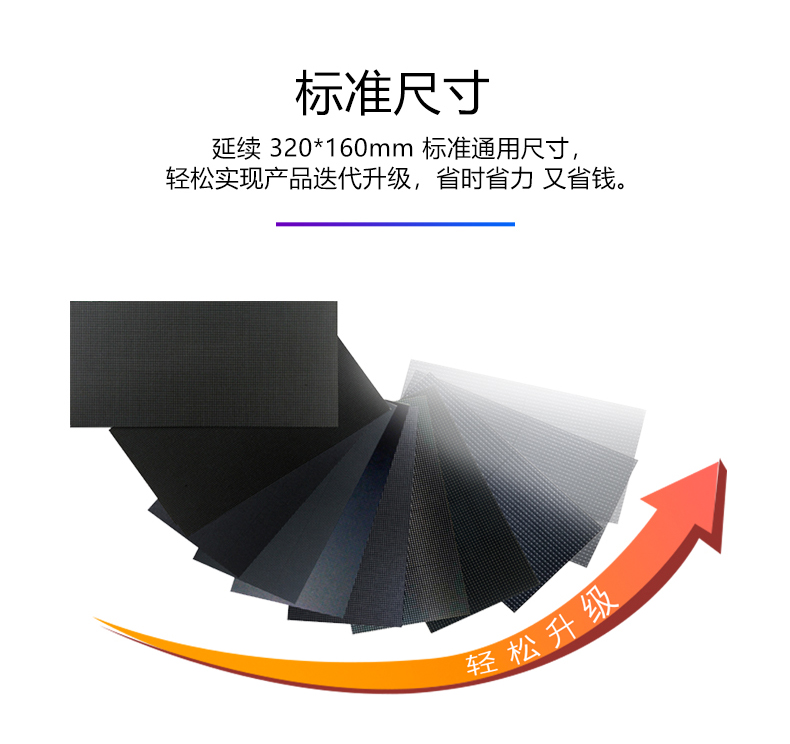

尺寸(长*宽*厚)
320*160*14.5mm
重量
0.37kg±0.01kg
结构特点
灯驱合一
单元板分辨率
160*80=12800Dots
输入电压(直流)
4.5±0.1V
最大电流
≤5A
单元板功率
≤23W
驱动方式
1/40恒流驱动
40A电源带单元板数
5-6张
50A电源带单元板数
7-8张
40A PRC电源带单元板数
7-8张
80A电源带单元板数
10-12张
3. 单元板信号接口定义
引脚
信号
功能
引脚
信号
功能
1
RD1
红色数据信号
2
GD1
绿色数据信号
3
BD1
蓝色数据信号
4
GND
电源地
5
RD2
红色数据信号
6
GD2
绿色数据信号
7
BD2
蓝色数据信号
8
E
行控制信号
9
A
行控制信号
10
B
行控制信号
11
C
行控制信号
12
D
行控制信号
13
CLK
时钟信号
14
LE
锁存信号
15
OE
使能信号
16
GND
电源地

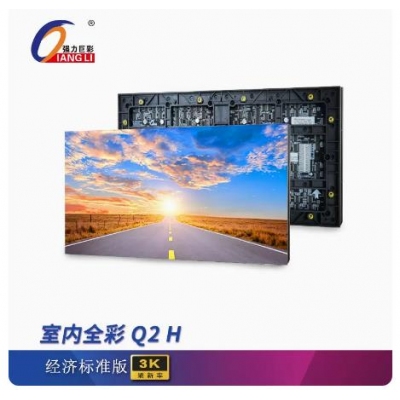

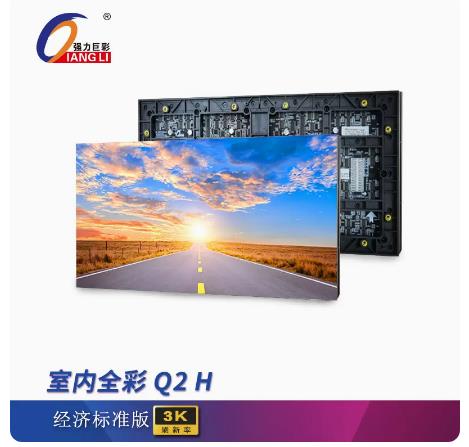

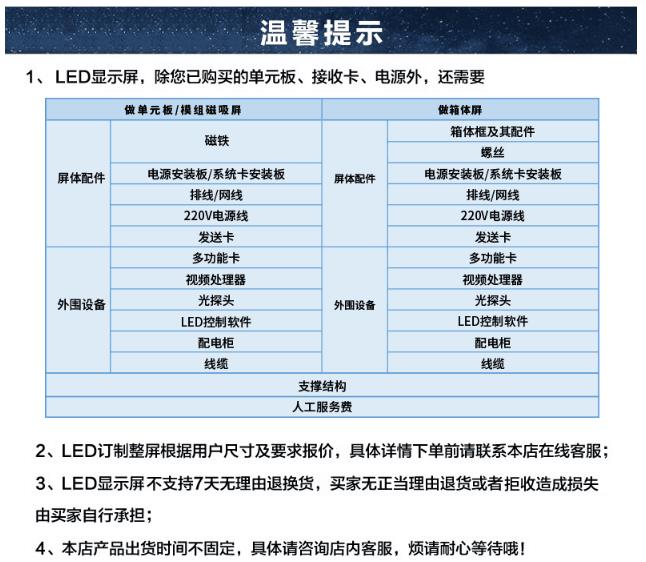

参数 [品牌] 强力巨彩 [型号] Q2 H 40S-H-1515
